Горизонтальные элементы

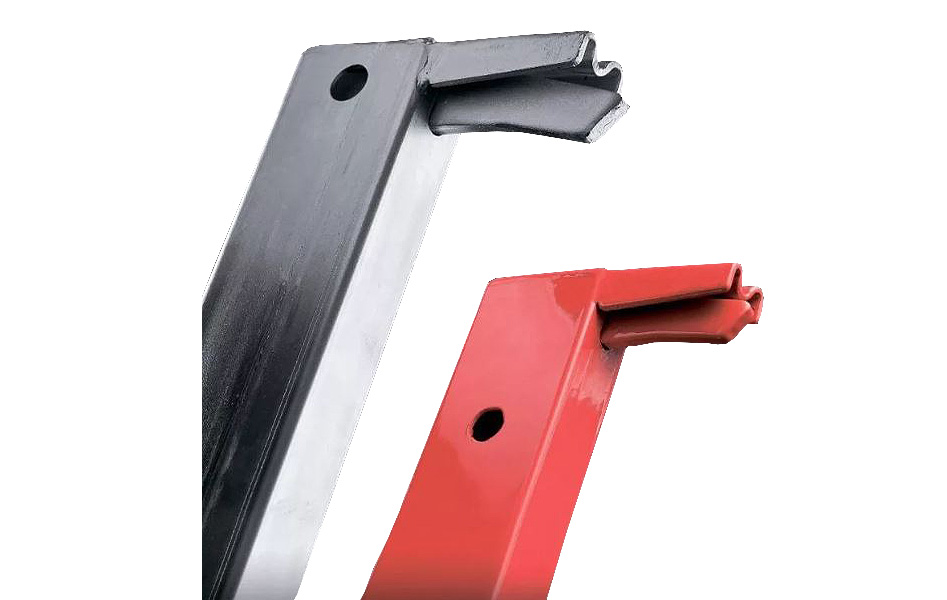

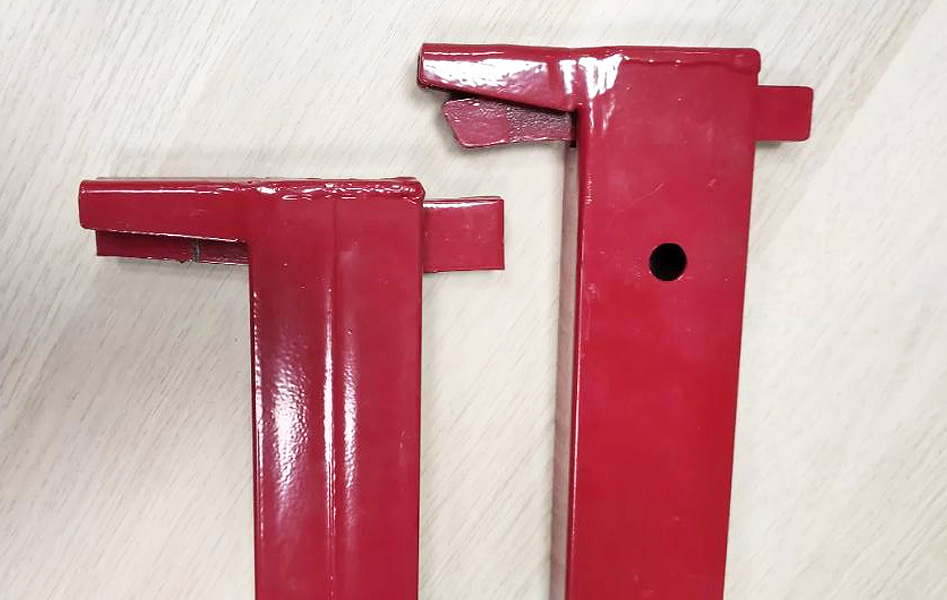

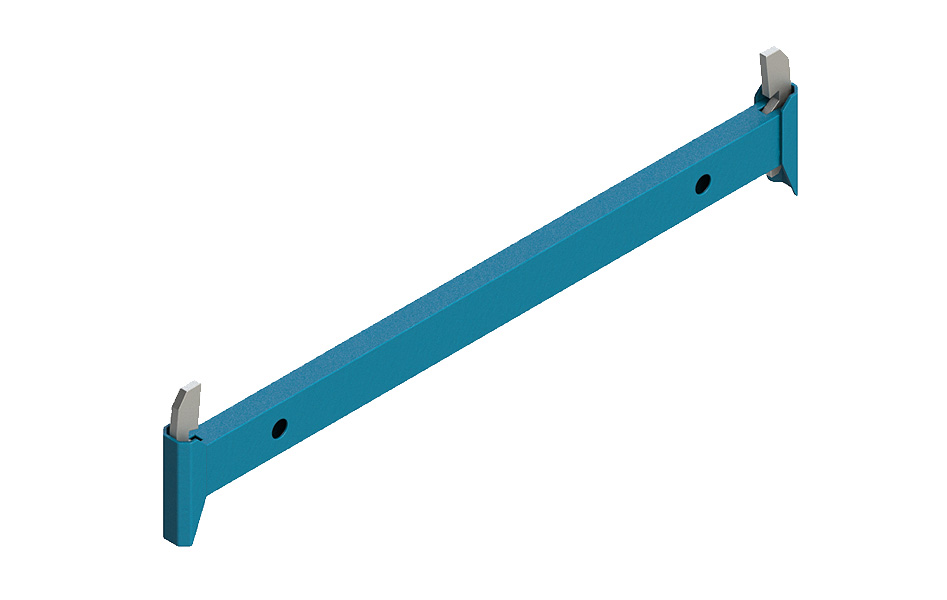

Ригель для объемной опалубки перекрытий изготовлен из стальной прямоугольной трубы и оборудован клиновым или чашечным («каплок») соединением.

Процесс расклинивания ригеля во фланце стойки происходит вручную (с помощью молотка), ригель при этом надежно фиксируется в рабочем положении под прямым углом к стойке.

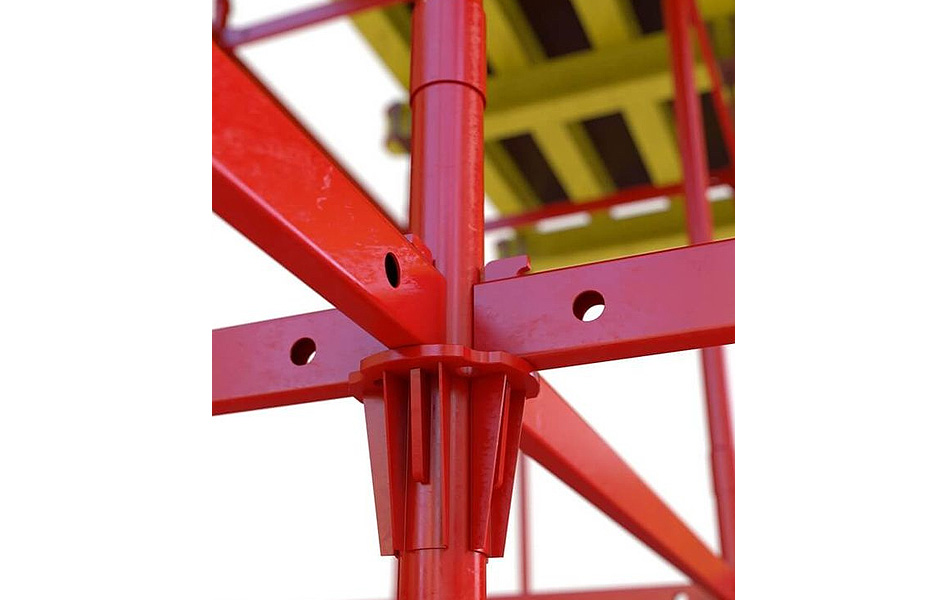

В «каплок» системах ригели вместо фланца устанавливаются в нижнюю чашку на стойке и затягиваются винтовой чашкой сверху.

Во всем остальном эти системы идентичны. Часто, при заливке железобетонной балки перекрытия, балки опалубки могут настилаться непосредственно на ригели.

При этом могут использоваться дополнительные подпирающие элементы (РБ), распределяющие нагрузку по осям стоек опалубки и стальные диагональные связи.

При бетонировании капителей палуба также может опираться на ригели конструкции с учетом допустимых нагрузок по паспорту.

Технические характеристики

Материал  Стальной профиль 2 мм
Длина, м  0,5; 0,75; 1; 1,25; 1,5; 1,75; 2; 2,5 м
Вес  3,2 кг/пм
Покрытие  полимерное / гор. цинкование
